运算放大器电路集合详解（三）：振荡器与波形发生

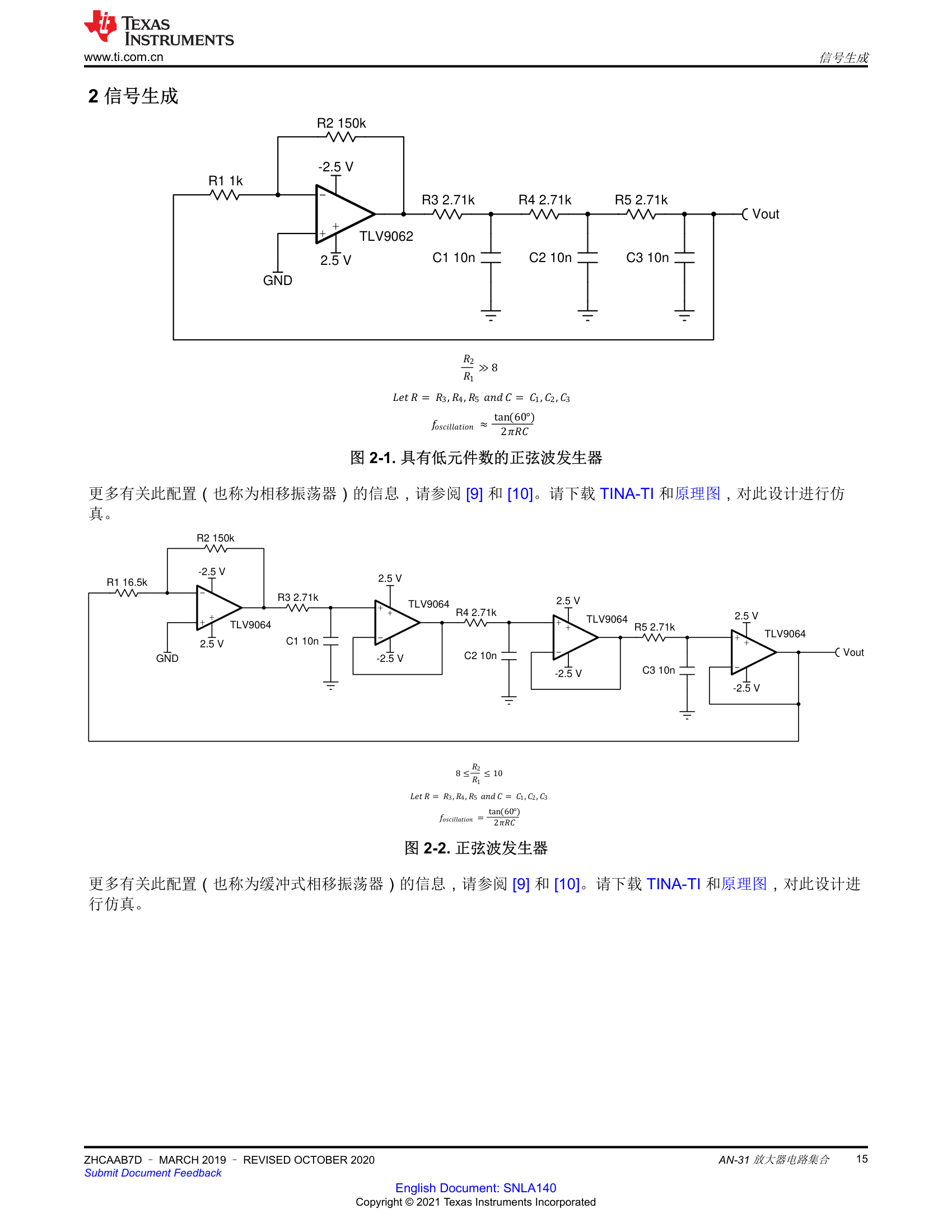

3.1 具有低元件数的正弦波发生器（相移振荡器）

📐 电路结构

单运放 TLV9062 + 三级 RC 网络：R₃=R₄=R₅=2.71kΩ，C₁=C₂=C₃=10nF。增益设于 R₂=150kΩ/R₁=1kΩ。

🔬 振荡条件——巴克豪森准则

任何振荡器必须同时满足两个条件：

1. 幅度条件：环路增益 |Aβ| ≥ 1
2. 相位条件：环路相移 = 0°（或 360° 的整数倍）

三级 RC 网络的逐级分析：

每级 RC 高通网络传递函数：H(s) = sRC/(1+sRC)
三级级联：β(s) = [sRC/(1+sRC)]³

在振荡频率 ω_osc 处，每级相移 = 60°，三级共 180°。配合反相放大器（180°），总相移 = 360°，满足相位条件。

💡 举一反三

• 四级 RC 相移振荡器：每级 45° 相移，振荡频率 f=1/(2πRC√(10/7))，所需增益降低。
• 幅度稳定：用背靠背齐纳二极管或 JFET AGC 替代固定增益电阻，可稳定振幅、降低失真。
• 频率调谐：将 R 换为电位器或变容二极管（VCO），实现压控振荡器。

3.2 缓冲式正弦波发生器

📐 电路结构

四运放 TLV9064：一个作反相放大器（A_V=R₂/R₁=150k/16.5k≈9.1），三个作电压跟随器隔离 RC 级。

🔬 缓冲的意义——消除负载效应

无缓冲的相移振荡器，各级 RC 网络之间存在负载效应，使实际相移偏离理论 60°，频率公式也不精确。缓冲器（电压跟随器）具有：

• 极高输入阻抗 → 不加载前级 RC 网络
• 极低输出阻抗 → 不受后级负载影响

缓冲后每级 RC 独立提供精确 60° 相移，衰减量精确为 1/√(1+ω²R²C²) = 1/√(1+6) = 1/√7，三级总衰减 = 1/(7√7) ≈ 1/18.5。因此所需增益从 29 降为约 18.5。

💡 举一反三

• 正交振荡器：两级积分器+一级反相器，同时输出 sin 和 cos 信号（相位差 90°）。
• 文氏电桥振荡器：频率选择性更好的 RC 网络，只需增益≥3 即可起振（见第四篇详述）。

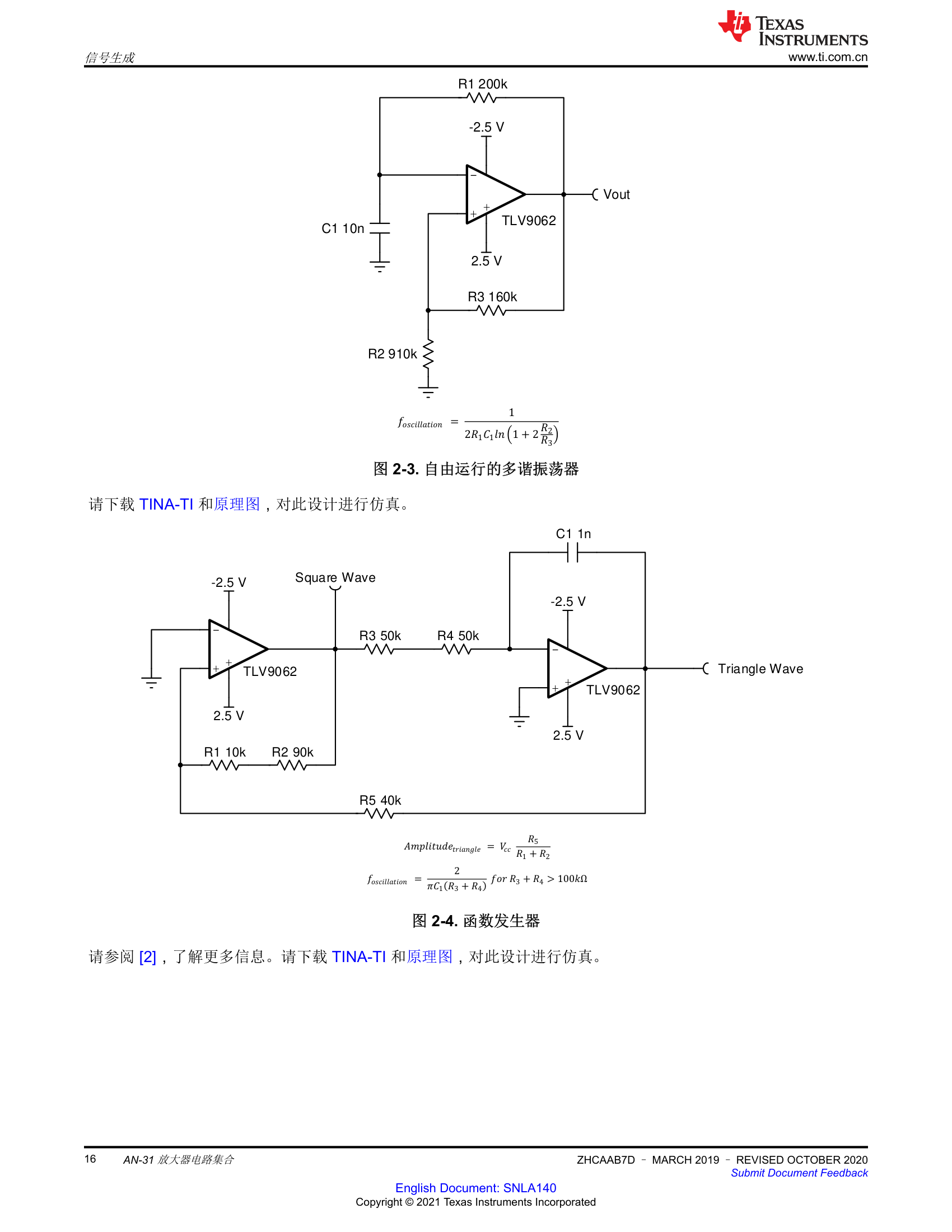

3.3 自由运行的多谐振荡器（Astable Multivibrator）

📐 电路结构

TLV9062，正反馈 R₁=200kΩ//R₂=910kΩ 形成迟滞比较器，R₃=160kΩ 和 C₁=10nF 组成充放电定时。

🔬 迟滞比较器 + RC 充放电 = 张弛振荡器

核心机制：利用迟滞比较器的上下阈值和 RC 指数充放电产生自激振荡。

1. 阈值设定：V_TH = V_sat × R₁/(R₁+R₂)，V_TL = −V_sat × R₁/(R₁+R₂)
2. 充电过程：V_out=+V_sat → C₁ 经 R₃ 充电 → V_C 指数上升 → 达到 V_TH 时比较器翻转
3. 放电过程：V_out=−V_sat → C₁ 经 R₃ 放电 → V_C 指数下降 → 达到 V_TL 时比较器再次翻转
4. 循环往复，产生方波输出

💡 举一反三

• 占空比可调：用两个二极管+两个电阻替代 R₃，分别控制充放电路径，实现 1%~99% 占空比。
• 555 定时器：本质上就是带 RS 触发器的 RC 张弛振荡器——多谐振荡器的最著名实现。
• VCO（压控振荡器）：用电压控制电流源替代 R₃ 充电，频率与电压成正比。

3.4 函数发生器

📐 电路结构

两片 TLV9062：U1 积分器（R₃=R₄=50kΩ，C₁=1nF）+ U2 迟滞比较器（R₁=10kΩ，R₂=90kΩ）。

🔬 三角波-方波发生器的闭环机制

这是最经典的运放函数发生器架构——”积分器+施密特触发器”闭环：

1. U2 输出方波 → 方波的恒定电压使 U1 积分产生线性斜坡
2. 斜坡达到 U2 阈值时 → U2 翻转 → 方波极性反转
3. U1 反向积分 → 另一个方向斜坡
4. 周而复始 → 方波+三角波同步输出

💡 举一反三

• 正弦波整形：三角波经二极管非线性网络（折线近似）整形为正弦波，实现三波形输出。
• 扫频信号源：用一个低频锯齿波控制比较器阈值，实现 VCO 扫频输出（频谱分析仪、扫频仪）。
• DDS 替代方案：当不需要 μHz 级频率分辨率时，模拟函数发生器比 DDS 更简单、更便宜。

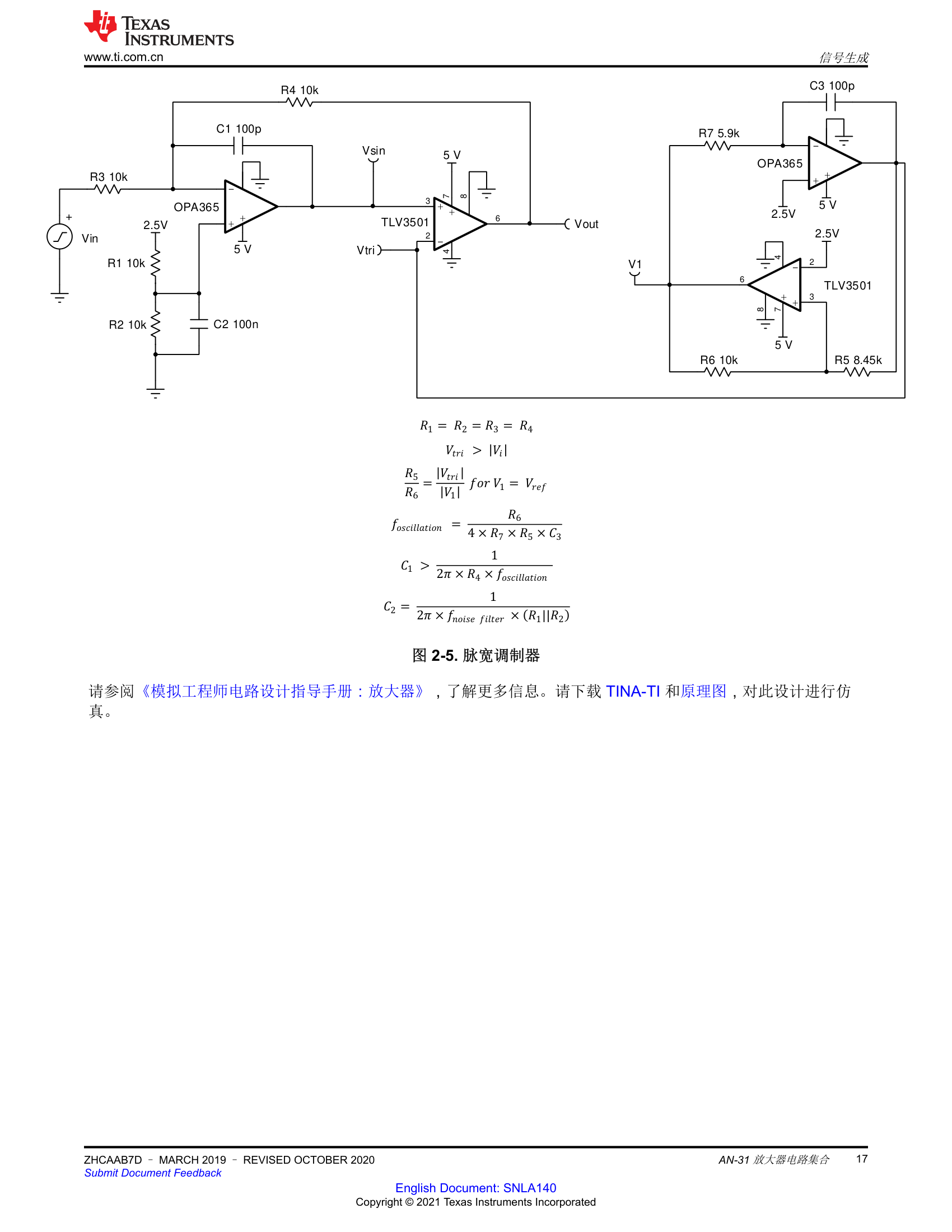

3.5 脉宽调制器（PWM Modulator）

📐 电路结构

OPA365 构成三角波发生器（R₅=8.45kΩ，R₇=5.9kΩ，C₃=100pF），TLV3501 高速比较器（4.5ns 延迟）实现 PWM。正弦波信号 V_sin 和三角波 V_tri 分别接入比较器的两个输入端。

🔬 PWM 原理——自然采样

PWM（脉宽调制）的核心：用一个高频三角载波与低频调制信号比较，输出方波的占空比随调制信号的瞬时值线性变化。

• 当 V_sin(t) > V_tri(t) → V_out = HIGH
• 当 V_sin(t) < V_tri(t) → V_out = LOW
• 调制深度 m = A_sin/A_tri，m=1 时占空比 0%~100%

💡 举一反三

• D 类音频功放：音频信号（20Hz~20kHz）+ 300kHz 三角载波 → PWM → 半桥驱动 → LC 低通还原音频 → 效率 >90%。
• 数字电源（Buck/Boost PWM 控制器）：误差放大器输出（补偿电压）与锯齿波比较 → PWM 驱动 MOSFET → 闭环稳压。
• 电机调速：占空比控制 H 桥，实现直流电机无级调速。
• LED 调光：高频 PWM 调光（>200Hz 避闪烁），占空比 0~100% 对应亮度。
